概要
1 利点
大きな非線形光学(NLO)係数
● 広い角度バンド幅と小さなウォークオフ角
● 広い温度帯域とスペクトルバンド幅
● 高い電気光学(EO)係数と低い誘電体定数
● 光学導波路変調器に適したフィギュア･オブ･メリット
● 無水溶性､良好な化学的･機械的安定特性
２ 応用
● グリーン/赤色出力用のNdドープレーザの周波数逓倍(SHG)
● 青色出力用のNdレーザおよびダイオードレーザの周波数混合(SFM)
● 600nm～4500nm域で波長可変出力を得るための光パラメトリック光源(OPG､OPAおよびOPO)
● EO変調器､光学スイッチ､方向性カップラー
● 集積非線形およびEO装置のための光学的導波路
３ Castech社は以下の供給を行なっています

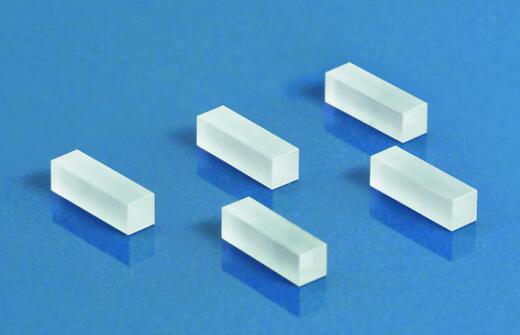

● Castech社の最新の結晶成長技術により､35×55×68mm3透過性に優れたKTPボウルをフラックス法で成長させています。15×15×20mm3のKTPデバイスが製造されています。優れたQAおよびQCで製造されたKTPは､研究開発のお客様だけでなく､産業用および民生用のお客様にも優れたものとなっています。
● 光学的均一性を保つべく透過率や反射等に厳密な品質管理を実施しています
● すばやい出荷を心がけております
● 適正な価格およびOEMのための特別割引を実施しております
● 適切な技術サポー卜
● ARコーティング､マウント､再研磨サービスを行っております
基本特性
１ 構造と物理特性値 次に構造と物理特性値を示します
| 表8構造および物理特性 | |
| 結晶構造： | 斜方晶系(Orthorhombic),スペースグループPna21,ポイントグループmm2 |
| セルパラメーター： | a＝6.404Å，b＝10.616Å，c＝12.814Å，Z＝8 |
| 融点： | 1172℃ incongruent |
| キュリー ポイント： | 936℃ |
| モ ー ス 硬 度： | ≒5 |
| 密度： | 3.01g/cm3 |
| 色： | 無色 |
| 潮解性： | 無し |
| 比熱： | 0.1643cal/g℃ |
| 熱伝導性： | 0.13W/cm/ﾟK |
| 導電性： | 3.5×10-8 s/cm(c-axis,22℃,1KHz) |
２ 非線形光学特性値
| 表 9 非線形光学特性値 | |
| 位相整合可能SHG域： | 497～1800nm |
| 非線形光学係数： |
d31＝6.5pm/v，d32＝5pm/v，d33＝13.7pm/v d24＝7.6pm/v，d15＝6.1pm/v deff(Π)≒(d24－d15)sin2φsin2θ－(d15sin2φ+d24cos2φ)sinθ 1064nmNd:YAGレーザのSHG用 位相整合角 ： |
| 位相整合角度： | θ＝90°,φ＝23.5° |
| 有効SHG係数： | deff＝8.3×d36(KDP結晶) |
| 角度許容角： | 20mrad-cm |
| 温度許容量： | 25℃-cm |
| ス ペ ク ト ル 許容幅 ： | 5.6Å-cm |
| ウ ォ ー ク オ フ 角 ： | 4.5mrad(0.26°) |
| 光学的ダメージ閾値： | ＞450MW/cm2(1064nm, ＠ 10ns,10Hz) |
| 誘電体定数： | εeff＝13 |
３ 光学的特性値
| 表 10 光学的特性値 | |
| 透過帯域： | 350～450nm |
| 屈折率： |
1064nm：1.7377(nx) 1.7453(ny) 1.8297(nz) 532nm：1.7780(nx) 1.7886(ny) 1.8887(nz) |
| Sellmeier方程式：(但しλ: μm) | nx2＝3.0065＋0.03901/(λ2－0.04251)－0.01327λ2 ny2＝3.0333＋0.04154/(λ2－0.04547)－0.01408λ2 nz2＝3.0065＋0.05694/(λ2－0.05658)－0.01682λ2 |
| 熱光学係数： | dnx/dT＝1.1×10-5/℃，dny/dT＝1.3×10-5/℃，dnz/dT＝1.6×10-5/℃ |
| 吸収係数： | α＜1％/cm?1＠ 1064nm 並びに532nm |
